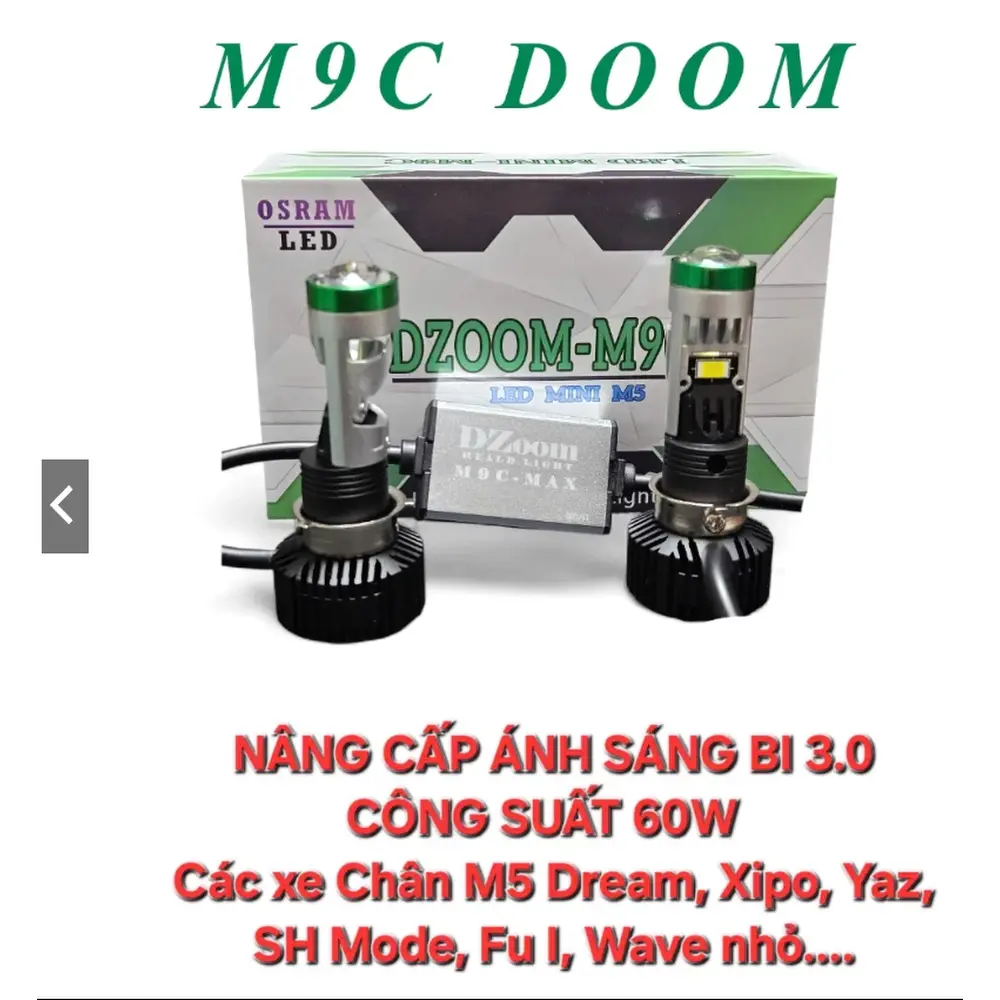

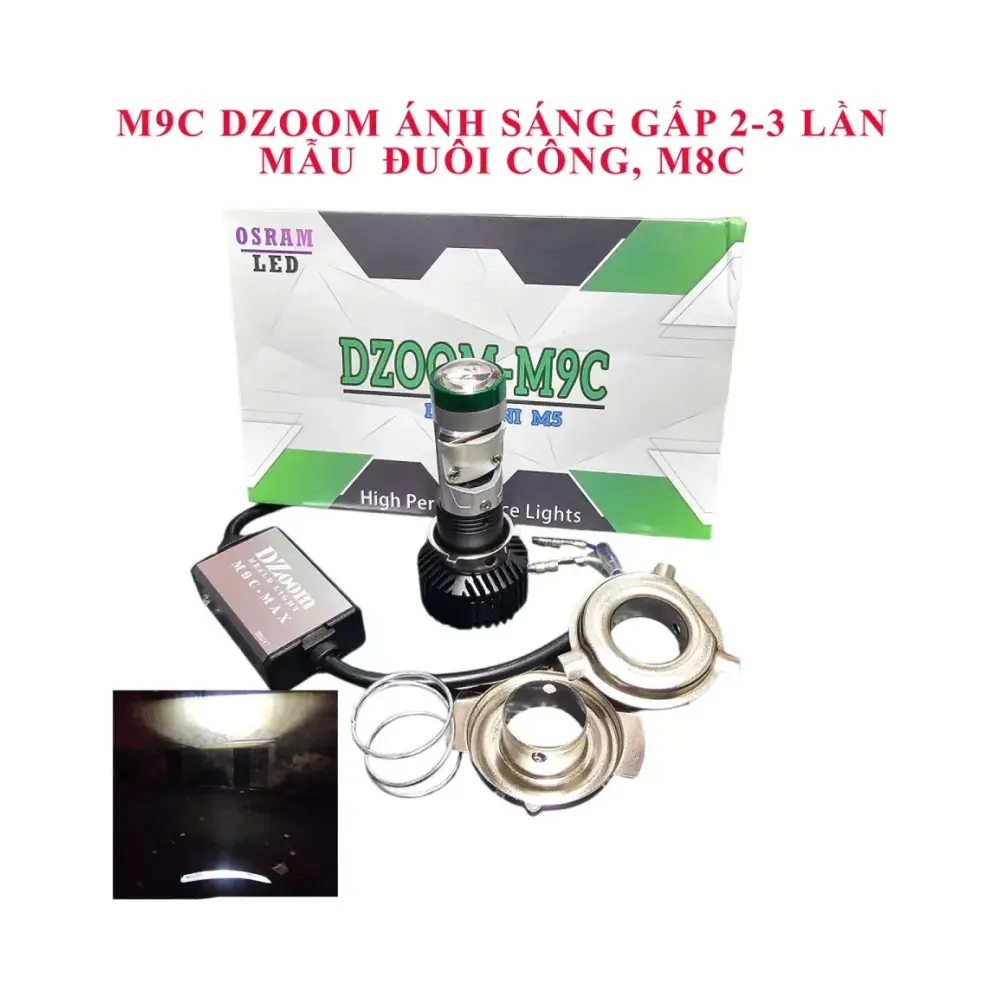

Đèn Pha Bi Cầu Mini M9C DZOOM-R02 45W 12V–24V

Thông số kỹ thuật M9C DZOOM-R02

Điểm nổi bật của đèn bi cầu mini M9C DZOOM-R02

Giới thiệu chi tiết M9C DZOOM-R02

Thiết kế bi cầu mini kiểm soát luồng sáng

M9C DZOOM-R02 sử dụng thiết kế bi cầu mini để kiểm soát và định hướng luồng sáng.

Cấu tạo này hỗ trợ tạo vùng chiếu cho từng chế độ Cos và Pha, thay vì chỉ phát ánh sáng trực tiếp từ nguồn LED.

Kích thước cụ thể của cụm bi cầu: Đường kính bóng: 19mm

Độ dài bóng không tính đuôi đèn: 55mm

Độ dài toàn bộ bóng: 82mm

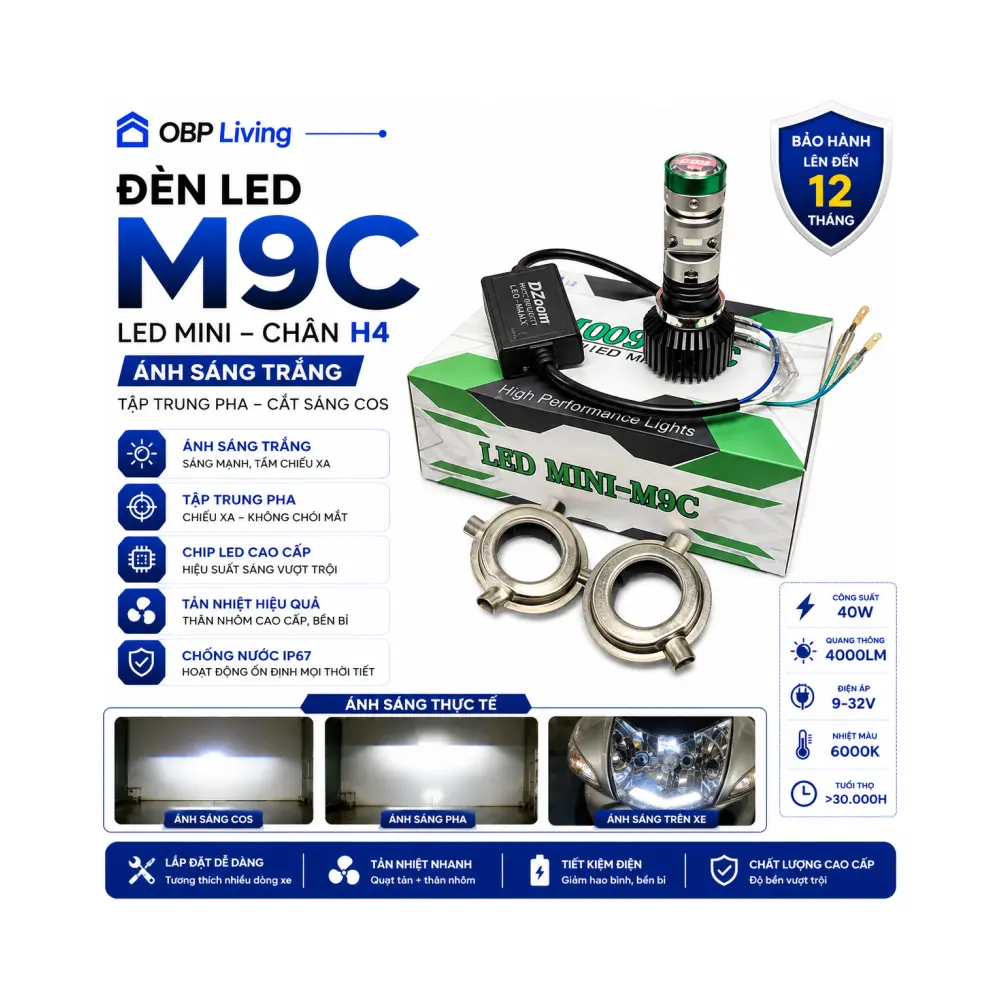

Hai chế độ Cos và Pha

Đèn hỗ trợ hai chế độ chiếu sáng:

• Cos: sử dụng cho nhu cầu chiếu gần, có đường cắt ánh sáng.
• Pha: phục vụ nhu cầu chiếu xa khi điều kiện giao thông cho phép.

Đường cắt Cos giúp kiểm soát vùng ánh sáng phía trên. Tuy nhiên, khả năng hạn chế chói còn phụ thuộc vào vị trí lắp đặt, cấu tạo chóa đèn và quá trình căn chỉnh sau khi lắp.

Không nên chỉ lắp bóng và sử dụng ngay mà chưa kiểm tra hướng chiếu.

Công suất 45W

M9C DZOOM-R02 có công suất được cung cấp là 45W.

Đèn sử dụng nguồn điện bình với điện áp hoạt động 12V–24V DC.

Trước khi lắp, cần kiểm tra:

• Điện áp hệ thống.
• Dây dẫn.
• Giắc kết nối.
• Chân bóng.
• Không gian bên trong chóa đèn.
• Khả năng hoạt động của Cos/Pha.

Quạt tản nhiệt kết hợp chân nhôm

Phía sau đèn được trang bị quạt tản nhiệt kết hợp phần chân bằng nhôm.

Hệ thống này có chức năng hỗ trợ giải nhiệt phát sinh trong quá trình đèn hoạt động.

Khi lắp đặt, cần đảm bảo khu vực phía sau quạt có đủ không gian và không bị vật cản che kín.

M9C DZOOM-R02 phù hợp với xe nào?

Sản phẩm phù hợp với các dòng xe sử dụng chân M5 hoặc chân đa năng tương thích.

Các mẫu xe tham khảo gồm:

• Wave nhỏ.
• Dream đầu bằng.
• Dream đầu lồi.
• Future đời đầu.
• Sirius đời cũ.
• Xì Po.
• Yaz.
• SH Mode.
• Cub.
• Các dòng xe khác sử dụng chân M5 hoặc chân đa năng tương thích.

Lưu ý: Danh sách trên là thông tin tham khảo theo dữ liệu sản phẩm được cung cấp. Cùng một dòng xe có thể có khác biệt về đời xe, phiên bản hoặc cấu tạo cụm đèn.

Nên kiểm tra trực tiếp chân bóng và chóa đèn trên xe trước khi mua.

Ứng dụng của đèn bi cầu mini M9C DZOOM-R02

Sử dụng cá nhân

Phù hợp với người dùng cần:

• Thay thế hoặc nâng cấp hệ thống chiếu sáng tương thích.
• Sử dụng đèn có hai chế độ Cos/Pha.
• Cần đường cắt ở chế độ Cos.
• Cần chế độ Pha phục vụ quan sát xa.
• Xe sử dụng chân M5 hoặc chân đa năng tương thích.

Kỹ thuật viên sửa chữa xe

Có thể sử dụng khi thay thế hoặc nâng cấp đèn cho các mẫu xe có cấu tạo chân, điện áp và chóa đèn phù hợp với M9C DZOOM-R02.

Kỹ thuật viên cần kiểm tra khả năng tương thích thực tế trước khi tiến hành lắp đặt.

Hướng dẫn kiểm tra trước khi mua

Bước 1: Kiểm tra chân bóng

Xác định xe đang sử dụng chân M5 hoặc có cấu tạo phù hợp với chân đa năng.

Bước 2: Kiểm tra điện áp

Đảm bảo hệ thống điện của xe phù hợp với điện áp hoạt động 12V–24V DC của đèn.

Bước 3: Kiểm tra chóa đèn

Kiểm tra không gian bên trong và phía sau chóa để đảm bảo có đủ vị trí cho thân đèn và quạt tản nhiệt.

Bước 4: Đối chiếu sản phẩm

So sánh chân bóng đang sử dụng với chân của M9C DZOOM-R02 trước khi tiến hành lắp.

Hướng dẫn lắp đặt và sử dụng

Bước 1: Tắt nguồn điện của xe trước khi thao tác.

Bước 2: Tháo bóng đèn hiện tại theo cấu tạo của cụm đèn trên xe.

Bước 3: Kiểm tra lại chân bóng và vị trí lắp.

Bước 4: Lắp M9C DZOOM-R02 vào đúng vị trí và cố định chắc chắn.

Bước 5: Kết nối nguồn điện phù hợp.

Bước 6: Khởi động hệ thống và kiểm tra riêng chế độ Cos.

Bước 7: Chuyển sang chế độ Pha để kiểm tra khả năng hoạt động.

Bước 8: Căn chỉnh hướng chiếu và đường cắt Cos trước khi sử dụng trên đường.

Nếu không có kinh nghiệm về hệ thống điện hoặc đèn xe, nên thực hiện lắp đặt bởi người có chuyên môn phù hợp.

Hướng dẫn bảo quản và sử dụng

• Sử dụng đúng điện áp 12V–24V DC.
• Không để vật cản che kín quạt tản nhiệt.
• Kiểm tra giắc cắm và dây dẫn trước khi sử dụng.
• Cố định đèn chắc chắn sau khi lắp.
• Kiểm tra hoạt động của Cos và Pha.
• Kiểm tra quạt tản nhiệt trong quá trình sử dụng.
• Căn chỉnh lại hướng chiếu nếu cụm đèn bị tháo hoặc thay đổi vị trí.
• Không tự xác định khả năng chống nước khi chưa có thông số IP của sản phẩm.
• Ngừng sử dụng và kiểm tra nếu phát hiện giắc điện, dây dẫn hoặc cụm đèn hoạt động bất thường.
